Как устроена ручная барабанная лебёдка?

Барабанная лебёдка — стационарное грузоподъёмное устройство для склада, цеха и стройплощадки. Оператор вращает рукоятку, редуктор увеличивает усилие и передаёт его на барабан, на который наматывается стальной канат. По типу редуктора различают шестерёнчатые и червячные барабанные лебёдки.

В чём разница между шестерёнчатой и червячной?

Шестерёнчатая проще, компактнее и дешевле, но не имеет самоторможения — нужен отдельный тормоз. Червячная фиксирует груз автоматически при отпускании рукоятки. КПД шестерёнчатой выше: 80–95 % против 40–70 % у червячной.

На какую нагрузку рассчитаны барабанные лебёдки?

Шестерёнчатые — от 500 кг до 3 т. Червячные — от 250 кг до 5 т. Масса груза не должна превышать номинал на шильдике.

Где применяют барабанные лебёдки — на складе, стройке, в гараже?

Везде, где нужен регулярный подъём с фиксированной точки: склады, цеха, стройплощадки, гаражи, мастерские. Подходят и для горизонтального перемещения. Преимущество перед рычажными — большая канатоёмкость и удобство стационарной работы.

Сколько каната вмещает барабан?

Червячные — от 10 до 50 м, шестерёнчатые — от 1 до 40 м. Длина каната напрямую определяет максимальную высоту подъёма или дальность горизонтальной тяги.

Какой диаметр каната нужен?

Зависит от грузоподъёмности: 250–500 кг — 5–6 мм, 1 т — 8–9 мм, 3–5 т — 10–12 мм. Ставить канат другого диаметра или конструкции запрещено.

Тяжело ли крутить рукоятку?

Редуктор берёт основное усилие на себя. Для подъёма 500 кг червячной лебёдкой хватает 15–25 кг на рукоятке. У шестерёнчатой усилие чуть больше из-за меньшего передаточного числа. Правило: выше передаточное число — легче вращать, но медленнее подъём.

Как быстро барабанная лебёдка поднимает груз?

Червячные дают 1–3 м/мин при непрерывном вращении. Шестерёнчатые быстрее за счёт высокого КПД, но требуют постоянного контроля тормоза. Скорость зависит от передаточного числа и темпа вращения.

Что такое самоторможение и какие лебёдки им обладают?

Самоторможение — способность удерживать груз без стопора при отпускании рукоятки. Есть только у червячных лебёдок: угол подъёма витка червяка не превышает 3,5° (передаточные числа от 35). Шестерёнчатые самоторможения не имеют — у них отдельный храповый или колодочный тормоз.

Как закрепить барабанную лебёдку?

Крепите анкерными болтами к стене, потолочной балке, раме или площадке. Опора должна выдерживать нагрузку минимум вдвое больше грузоподъёмности лебёдки. При настенном монтаже рассчитайте несущую способность стены.

Подходит ли барабанная лебёдка для горизонтальной тяги?

Да. При горизонтальном перемещении допустимое усилие даже выше, чем при подъёме. Единственное ограничение — нельзя тащить груз волоком по земле без роликовых направляющих.

Допускается ли подъём людей барабанной лебёдкой?

Нет. Ни червячные, ни шестерёнчатые барабанные лебёдки не рассчитаны на подъём людей. Для этого нужны устройства с дублирующими системами безопасности и соответствующей сертификацией.

Какую барабанную лебёдку выбрать для гаража — червячную или шестерёнчатую?

Для гаража лучше червячная — она фиксирует груз на высоте благодаря самоторможению. Грузоподъёмности 500 кг — 1 т хватает для двигателей и агрегатов. Шестерёнчатая подойдёт для лёгких задач до 500 кг, где удержание на весу не критично.

Как ухаживать за барабанной лебёдкой?

Перед каждой сменой осматривайте канат, крепёж и корпус. Смазку редуктора обновляйте каждые 6–12 месяцев. У шестерёнчатых дополнительно проверяйте тормозной механизм. Канат контролируйте на обрывы проволок, перегибы и коррозию.

Когда канат пора менять?

Меняйте при обрывах проволок сверх нормы на одном шаге свивки или уменьшении диаметра более чем на 7 %. Также бракуйте при перегибах, коррозии и деформации. Точные нормы — в паспорте лебёдки.

Какие испытания обязательны?

Перед пуском — статическое испытание нагрузкой +25 % к номиналу. Динамическое для ручных лебёдок не нужно. Повторные испытания — не реже раза в 12 месяцев. Результаты заносят в паспорт.

Работает ли барабанная лебёдка на морозе?

Рабочий диапазон — от –20 до +40 °C. Ниже –20 °C смазка густеет, рукоятка идёт тяжелее, канат становится хрупким. Для холода берите низкотемпературную смазку и канат в морозостойком исполнении.

Главные правила безопасности?

Нельзя: превышать номинал, делать косой подъём, стоять под грузом, работать с повреждённым канатом. Лебёдка должна быть жёстко закреплена. У шестерёнчатых перед каждым подъёмом проверяйте тормоз.

Нужно ли регистрировать в Ростехнадзоре?

Нет. Ручные лебёдки с напольным управлением не регистрируются при любой грузоподъёмности. На предприятии их ставят на внутренний учёт, оформляют паспорт и проводят периодическое освидетельствование.

Как хранить барабанную лебёдку?

Очистите от грязи, смажьте редуктор и канат антикоррозийным составом. Канат намотайте на барабан без провисаний. Храните в сухом месте при температуре выше 0 °C. После простоя свыше 6 месяцев — повторный осмотр и испытание.

Главная

Грузоподъемное оборудование и такелаж

Лебедки ручные

Лебедки ручные барабанные

Лебедки ручные барабанные шестеренные LHW

● предназначены для использования как в быту, так и на промышленных объектах для работ с невысокой интенсивностью

● возможность использования на открытом пространстве

● в комплектацию входит стальной трос, который оснащен грузовым крюком

Артикул

1001400

1001401

1001402

1001403

Наименование

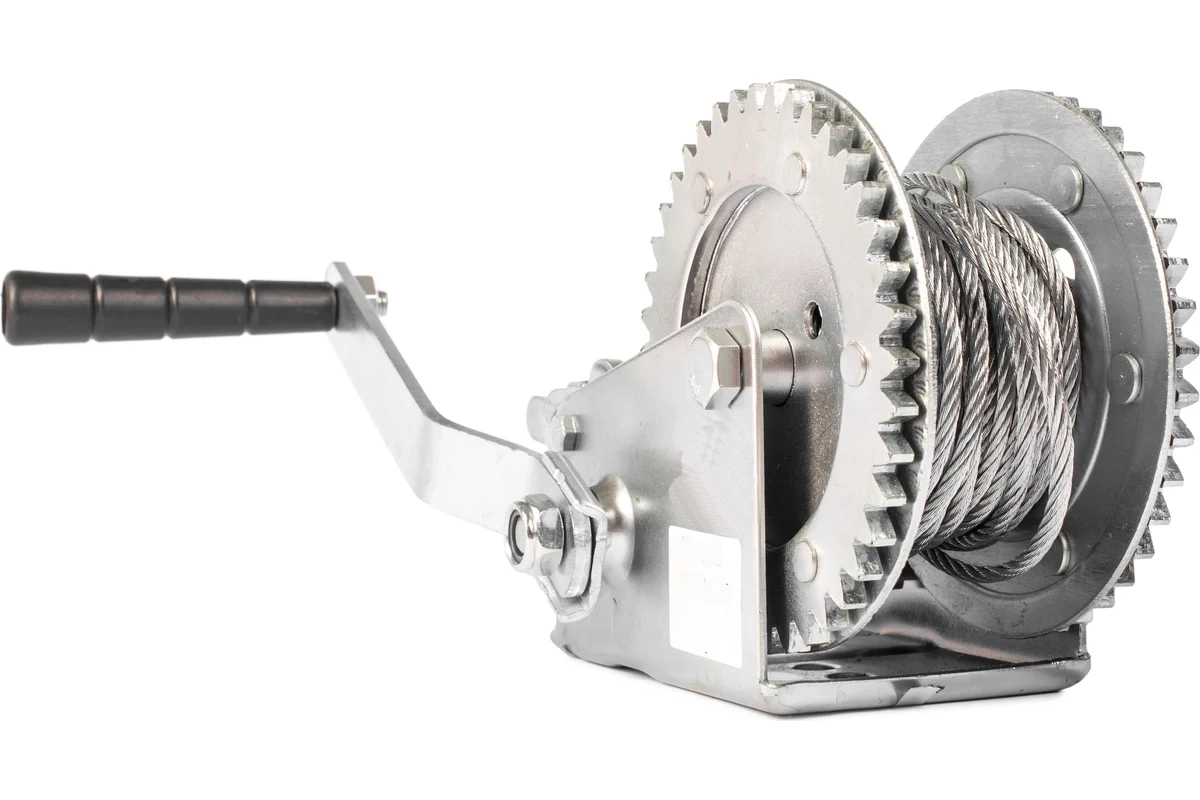

Лебедка ручная барабанная LHW-0,5т 10м Лебедка ручная барабанная LHW-0,5т 20м Лебедка ручная барабанная LHW-1т 10м Лебедка ручная барабанная LHW-1т 20м

Г/п, т

0,5 0,5 1 1

L каната, м

10 20 10 20

Усилие руки, кг

23 23 32 32

Цена, р.

2 957 ₽ 3 488 ₽ 4 410 ₽ 5 261 ₽

Кол-во

Купить

Лебедки ручные барабанные шестеренные BHW

● подходят для использования на промышленных объектах для работ с невысокой и средней интенсивностью

● подъем и спуск осуществляется вращением рычага вручную

● оснащены надежным стопорным механизмом

Артикул

1001404

Наименование

Лебедка ручная барабанная BHW-0,5т 10м Лебедка ручная барабанная BHW-0,5т 20м Лебедка ручная барабанная BHW-1т 10м Лебедка ручная барабанная BHW-1т 20м Лебедка ручная барабанная BHW-1,35т 10м Лебедка ручная барабанная BHW-1,35т 20м

Г/п, т

0,5 0,5 1 1 1,35 1,35

L каната, м

10 20 10 20 10 20

Усилие руки, кг

23 23 32 32 37 37

Цена, р.

2 246 ₽ 2 545 ₽ 4 833 ₽ 5 260 ₽ 6 770 ₽ 7 496 ₽

Кол-во

Купить

Лебедки ручные барабанные шестеренные BHW с лентой

● рекомендуются для эксплуатации на промышленных объектах для работ с невысокой и средней интенсивностью

● в качестве гибкого грузового конца используется высокопрочная лента

● оснащены надежным стопорным механизмом

Артикул

1001410

Лебедка ручная барабанная BHW-0,5т 10м с лентой

1001411

Наименование

Лебедка ручная барабанная BHW-0,5т 10м с лентой Лебедка ручная барабанная BHW-1т 10м с лентой

Г/п, т

0,5 1

L ленты, м

10 10

Усилие руки, кг

23 32

Цена, р.

5 092 ₽ 11 083 ₽

Кол-во

Купить

Лебедки ручные барабанные шестеренные JHW

● профессиональные лебедки промышленного назначения

● подходят для высокоинтенсивных работ

● управляются путем вращения боковой рукояти

Артикул

1001412

Наименование

Лебедка ручная барабанная JHW-0,3т 40м Лебедка ручная барабанная JHW-0,5т 40м Лебедка ручная барабанная JHW-1т 40м Лебедка ручная барабанная JHW-2т 40м Лебедка ручная барабанная JHW-3т 40м

Г/п, т

0,3 0,5 1 2 3

L каната, м

40 40 40 40 40

Усилие руки, кг

17 23 32 37 40

Цена, р.

11 428 ₽ 20 304 ₽ 22 602 ₽ 25 587 ₽ 41 224 ₽

Кол-во

Купить

Лебедки ручные барабанные GR

● предназначены для ручного подъема и перемещения грузов с намоткой металлического каната (троса) на барабан

● в качестве приводного механизма используется редуктор с цилиндрическими прямозубыми шестернями

● имеют большое тяговое усилие

Артикул

1003105

Лебедка ручная шестеренная барабанная GR-150кг 22м с канатом

Наименование

Лебедка ручная шестеренная барабанная GR-150кг 22м с канатом Лебедка ручная шестеренная барабанная GR-300кг 40м с канатом Лебедка ручная шестеренная барабанная GR-500кг 25м с канатом Лебедка ручная шестеренная барабанная GR-1000кг 25м с канатом Лебедка ручная шестеренная барабанная GR-2000кг 30м с канатом

Г/п, т

0,15 0,3 0,5 1 2

L каната, м

22 40 25 25 30

Цена, р.

9 583 ₽ 17 489 ₽ 17 299 ₽ 34 379 ₽ 66 609 ₽

Кол-во

Купить

Показать ещё Показано 22 из 51

1 2

В нашем каталоге представлены барабанные лебёдки разных видов, включая типовые барабанные лебедки с тяговым приводом, предназначенные для строительных и промышленных работ. Каждое ручное устройство оснащено стопорным механизмом и предлагается в выгодной цене с возможностью доставки по Брянску.

Барабанные лебёдки: назначение и конструкция

Барабанный механизм обеспечивает равномерное наматывание троса, а комплектация стальным канатом позволяет эксплуатировать ручную лебедку в тяжелых условиях. Барабанную технику легко установить в строительной зоне: прочный корпус и комплектация канатом делают ее удобным ручным оборудованием для подъема и опускания груза. Ручные устройства оснащены стопорным механизмом, что исключает самопроизвольное проворачивание барабана при остановке работы. Это критично при работах, требующих точного позиционирования тяжестей.

В наличии модели с разным диаметром тросика и силой подъема: от небольших ручных приспособлений для подтягивания грузов до мощных барабанных вариантов. Для удобства выбора мы всегда указываем вес и параметры редуктора, и вы сможете купить барабанную подъемную технику под свои задачи. .

Купить лебедку барабанного типа в интернет-магазине А5

Купить лебедку ручную барабанную можно через корзину на сайте или позвонив нашим менеджерам. Мы предлагаем барабанные варианты с разной комплектацией: с тросиком заданного диаметра, с усиленным редуктором и дополнительными приспособлениями для крепления. Для перемещения грузов на строительной площадке часто выбирают ручные модели с компактным размером и небольшим весом, которые легко транспортировать и монтировать вручную.

Особое внимание уделено безопасности эксплуатации: барабанная техника укомплектована стопорными механизмами и имеет проверенные тяговые характеристики. Наши специалисты помогут купить товар по требуемому усилию (есть варианты до 1т и более), диаметру троса, типу привода, характеристикам механизма. В описаниях указаны параметры, рекомендуемая нагрузка и особенности использования. У нас можно купить множество вариантов ручных лебёдок, а также подъемные устройства других видов - например, переносные и для работы с автомобилями.

Предлагаемые лебедки барабанные ручные подходят для широкого спектра задач: строительные подъёмы, подтягивание материалов, передвижение грузов на складах и в мастерских. У нас вы найдете как простые барабанные опции для разовой работы, так и профессиональные, оснащенные усиленным корпусом и стальным канатом повышенной прочности.

Мы гарантируем наличие на складе, низкие цены и оперативную доставку. Если вам нужна ручная лебедка — позвоните, и мы подберем оптимальное решение по параметрам: диаметр троса, усилие подъема, размер барабана и вес оборудования. Экономьте время и силы - купите надёжную ручную технику для подъема и перемещения грузов у профессионалов.

Купить барабанные лебедки легко: оформите заказ онлайн или свяжитесь с менеджером для консультации. Надежность, удобство эксплуатации и выгодная цена — наши приоритеты при продаже ручной техники.
